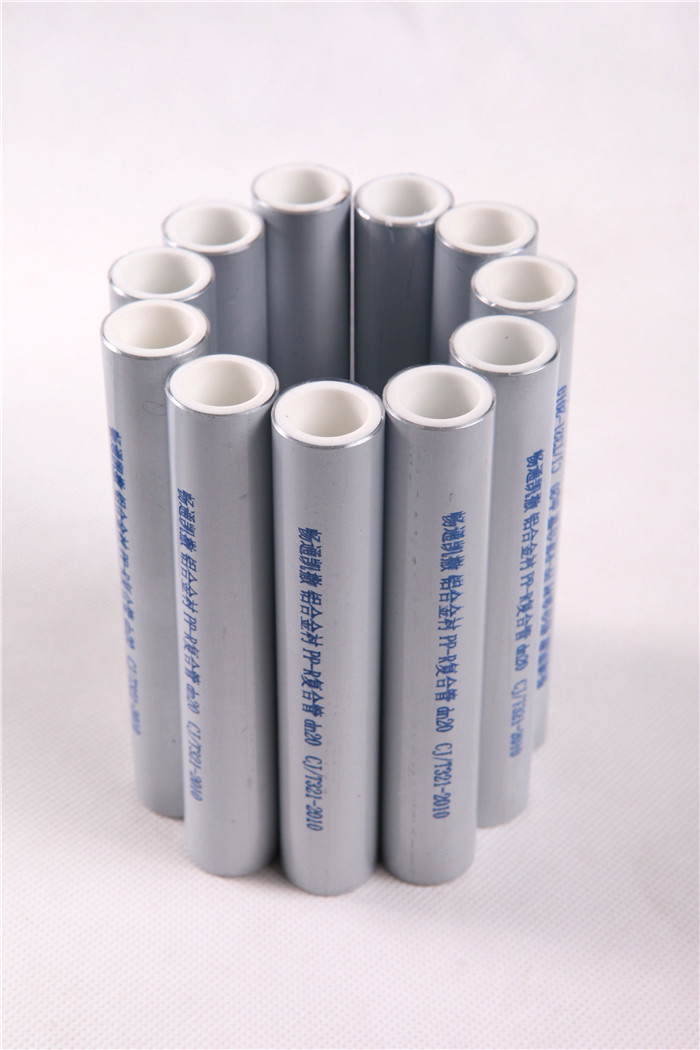

鋁合金襯塑管是我國近年來發展的新型建材，它的外層為鋁合金、內襯聚丙烯(PP)，兩者緊密結合。它可廣泛用于生活給水、工業給水、熱水供應系統和飲用凈水系統，有良好的推廣應用前景和較好的社會效益和經濟效益。

一、管材結構及性能

1.1 管材結構

冷水型無縫鋁合金襯塑管內襯材料為聚丙烯(PP)，以無縫鋁合金管為外管;熱水型無縫鋁合金襯塑管內襯材料為Ⅲ型聚丙烯(無規共聚丙烯PP-R)，以無縫鋁合金管為外管。

1.2管材性能

1)質量輕;2)衛生;3)耐壓;4)耐腐蝕;5)管道阻力小;6)隔熱保溫;7)美觀;8)耐用。

二、施工工藝

2.1連接方式

無縫鋁合金襯塑管道采用卡套式連接方式。

2.2施工工序

熟悉圖紙一預留子L洞一套管制安一管架制安一測量劃線一切管一管口清理一管材管件檢查一組對連接一熱補償器固定一試壓一驗收。

2.3施工要求

2.3.1管道安裝施工規定

1)施工現場與材料貯放場地溫差較大時，應于安裝前將管材和管件在現場放置一段時間，使其溫度與施工現場的環境溫度相接近。

2)管材寫管件應存放在通風良好的庫房和貨棚內，不得露天存放，與熱源的距離不得小于Im。管材應水平堆放在平整的地面或水平支墊物上。放在支墊物上時，端部懸臂段長度不應大于

0.5 m;管材應逐層堆放，堆放層數不得超過50層。

3)在明敷管道系統中，應盡可能避免無縫鋁合金襯塑管管件與水泥直接接觸。

4)管道系統間斷或完畢后的敞口處，應及時封堵。

5)管道穿墻壁、樓板及嵌墻暗敷時，應配合土建預留孔、槽，其留孔或開槽尺寸應按下列規定：a.預留孔洞尺寸宜較外徑大50 mm-100 mm;b.嵌墻暗管墻槽尺寸的寬度宜為管外徑加100 mm，深度宜為管外徑加30 mm;c.架空管頂上部的凈空不宜小于200 mm。

6)無縫鋁合金襯塑管與閥門、水表、水嘴等的連接應采用錐管螺紋管件連接;嚴禁在無縫鋁合金襯塑管上套絲。

7)搬運管材和管件時，應小心輕放，避免污染，不得劇烈碰撞，拋灑滾拖。

8)無縫鋁合金襯塑管道配管時應符合下列規定：

a.斷管時，斷口應平整，并垂直于管軸線;b.應去掉斷口處的毛刺和飛皮。

9)無縫鋁合金管道安裝時必須注意DN15-DN20應使用活動扳手;DN25-DN50應使用專用扳手將各管件上的螺母依次旋緊，嚴禁使用管鉗旋緊螺母;DN65-DN150法蘭連接應使用通用扳手。

10)無縫鋁合金襯塑管的立管和水平管的支撐間距應符合規定要求：

11)管道距墻面(光滑面)的距離應為12 mm-15 mm。

12)管道敷設嚴禁軸向扭曲，穿墻或樓板時不得強制校正。

13)在無縫鋁合金襯塑管的各個配水點、受力點處，必須采取可靠的固定措施。當采用管卡固定時，管卡與管接件之間的距離不得大于100 mm。管卡應為金屑管卡。

14)室內暗敷的無縫鋁合金襯塑管管件應盡量避免與水泥直接接觸，當需與水泥接觸或管外有液體長期存在的環境下，可采取涂漆或涂瀝青等防護措施。

15)管道埋地安裝時應對無縫鋁合金襯塑管道和管件外表面涂油漆或瀝青等進行防腐處理。室內地平以下管道鋪設應在土建工程填土夯實以后，重新開挖進行。不得在回填之前或未經夯實的土層中敷設。無縫鋁合金襯塑管出地坪處應設置防護套管，其高度應高出地坪較終完成面100 mm。

三、管道水壓試驗

3.1管道系統的水壓試驗應符合下列規定：

a.試驗壓力為管道系統工作壓力的1.5倍，但不得小于0.6 MPa;b.水壓試驗之前，對試壓管道應采取安全有效的固定和保護措施，但接頭部位必須明露。

3.2水壓試驗應按以下步驟進行：

a.將試壓管道末端封堵，緩慢注水，同時將管道內氣體排盡;b.充滿水后，進行水密性檢查;c.加壓宜采用手動泵緩慢升壓，升壓時間不得小于10 min;d.升壓至規定試驗壓力后，停止加壓，穩壓th，觀察接頭部位是否有漏水現象;e.穩壓th后，補壓至規定試驗壓力值，15 min內的壓力降不超過0.05 MPa為合格。

3.3管道水壓試驗所用壓力表應校驗合格，壓力表刻度為0.05 MPa，

3.4冬季環境溫度低于5℃時，進行水壓試驗和通水能力檢驗時，應采取可靠的防凍措施。

四、質量控制

4.1 認真按照技術規程要求培訓安裝人員，掌握管道安裝操作要點，嚴禁盲目施工。

4.2 對管材及管件進行認真檢查，仔細清除管材及管件的污物和雜質。不得使用有損壞跡象的管材和管件。

4.3 無縫鋁合金襯塑管道必須使用同一生產廠家生產的管材和配套管件。

4.4 敷設于屋面及室外明處的管道，應采取隔熱保溫措施。

4.5 不得用堅硬物直接撞擊無縫鋁合金襯塑管。

4.6 多工種交叉應注意成品保護。

五、施工驗收

5.1 管道系統，應根據工程的特點，進行中間驗收和竣工驗收。

5.2 暗管安裝應進行隱蔽驗收。應著重檢查管槽的平整度、管道支撐、套管安裝、防伸縮措施，并應進行水壓試驗和通水能力檢驗。

5.3 明管安裝驗收時，應檢查支、吊架間距和型式是否滿足設計要求。

5.4竣工驗收時，應具備下列文件：‘1)施工圖、竣工圖及設計變更文件;2)管材、管件出廠合格證或現場檢驗記錄;3)隱蔽工程驗收記錄和中間驗收記錄;4)水壓試驗及通水能力檢驗記錄;5)生活飲用水管道的通水清洗和消毒記錄;6)工程質量事故處理記錄;7)工程質量檢驗評定記錄。

5.5 竣工質量虛符合設計要求及施工規范的有關規定?？⒐を炇諘r，應重點檢查和檢驗下列項目：1)坐標、標高和坡度的正確性;2)連接點或接口的整潔、牢固和密閉性;3)支撐件和管卡的安裝位置和牢固性;4)給水系統的通水能力檢驗，按設計要求同時開放的較大數量的配水點是否全部達到額定流量;5)對有特殊要求的建筑物，可根據管道布置分層、分段進行通水能力檢驗;6)儀表的靈敏度和閥門的靈活性。

六、結語

鋁合金襯塑管道屬新型優質產品，安裝尤其快捷簡便。它具有有效防止水質二次污染的特性，是取代鍍鋅鐵管的較佳新型換代產品，因而具有環保概念。經計算對比分析，采用鋁合金襯塑管安裝比鋼管安裝節省人工費達35%，效果很好，用戶普遍反映管道衛生、美觀、易安裝、接口嚴密性好、牢固耐用，是一種造福大眾的環保產品。
