給水用鋁合金襯塑復合管質量如何辨別？

a、以中華人民共和國城鎮扶植行業標準cj/t321-2010【鋁合金襯塑復合管材取管件】作為鑒別的法定標準根據，國度扶植行業標準鋁合金襯塑復合管道系統產品的生產制造必須實行中華人民共和國城鎮扶植行業標準cj/t321-2010【鋁合金襯塑復合管材取管件】的各項條款劃定請求，是以那是辨認國度止標鋁合金襯塑復合管道系統產品取非標產品的重要根據。

2---內管（熱塑性塑料管）由熱塑性塑料擠出成型的管材，其取被輸送介質間接打仗。正在這里須要特別指出，根據國度行業標準cj/t321-2010劃定，不管何種熱塑性塑料（pp-r、pe-rt、pb）作為內管，其運用條件級別戰運用范圍是一樣的。（根據拜見國度扶植行業標準cj/t321-2010第4條：運用條件）國度止標劃定請求復合管材內管按管系列s值取4，即采用s4級內管，包管鋁合金襯塑復合管道系統結構特色及運用安全性。

1）國度扶植行業標準鋁合金襯塑復合管道系統所標示的一樣平常工作壓力為pn2.5mpa（即：包管正在20℃、2.5mpa條件下輸送冷水50年運用壽命），由此能夠根據靜液壓強度參照曲線推導方程及miner’s規矩盤算導出國度止標鋁合金襯塑復合管道系統：正在70℃條件下的一樣平常工作壓力為1.30mpa；正在90℃條件下的一樣平常工作壓力為1.15mpa。

b、以鋁合金襯塑復合管材的壁薄辨認鋁合金襯塑復合管材是一種外管為鋁合金管， 內管為熱塑性塑料（pp-r、pe-rt、pb）管，經預應力復合而成兩層結構管材。

1---外管（鋁合金管） 由變形鋁合金資料經熱擠壓成型的無縫圓管，取內管經預應力復合成一體。鋁合金襯塑復合管材是具有一定結構強度的金屬襯塑復合管材，由于其獨特的輕質剛性的結構質量強度，而被廣泛運用于各種（特別是高層、超高層、鋼結構）建筑體的明裝、暗裝的干管、立管戰收管，鋁合金襯塑復合管材的1---外管（即：外層鋁合金管）壁薄間接決議了管材的結構強度（即：管材環剛度），是包管鋁合金襯塑復合管材結構強度歷久安然運用的焦點要素。 是以，國度止標對各規格鋁合金襯塑復合管材的外管（鋁合金管）壁薄有嚴厲的劃定請求，取非標產品比較以下表所列：管材規格（公稱外徑）國度扶植行業標準鋁合金襯塑復合管材非標產品（廠商自定）壁薄相差比例外管（鋁合金管）-外管（鋁合金管）止標產品≥ 非標產品dn20~dn32壁?。ā?.6 mm）壁?。?.3~0.5mm）≥（17%~50%）dn40~dn50壁?。ā?.7 mm）壁?。?.4~0.6mm）≥（14%~43%）dn63壁薄（≥0.8 mm）壁?。?.5~0.6mm）≥（25%~38%）dn75壁?。ā?.9 mm）壁薄（0.6~0.7mm）≥（22%~33%）dn90壁?。ā?.1 mm）壁?。?.7~0.9mm）≥（18%~36%）dn110壁?。ā?.3mm）壁薄（0.9~1.0mm）≥（23%~31%）dn125壁?。ā?.5mm）未知/dn160壁?。ā?.8mm）未知備注（拜見國度扶植行業標準cj/t321-2010第7.2.1條款劃定）

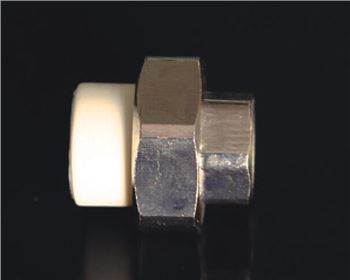

c、以管道系統連吸收件辨認國度行業標準劃定鋁合金襯塑復合管道系統采用專用熱熔承插連吸收件，以鋁合金襯塑復合管材內管資料為原料，經打針成型。鋁合金襯塑復合管道系統屬于金屬襯塑復合管道系統典范，向量結構設計（輕質剛性管道、熱熔承插一體化的彈性連接）是其獨占的結構屬性，是以必須采用專用適配結構的雙熱熔承插連吸收件往包管管道系統結構戰連接的質量安全性，而絕非普通熱熔承插管件（個體廠商正在其管件表面噴涂銀粉漆）所能夠替換，不然會構成系統運轉質量變亂隱患。

d、以管道系統所標示的承壓耐溫條件辨認

2） 非標鋁合金襯塑復合管道系統所標示的一樣平常工作壓力分為三種（是以?xún)?nèi)襯塑料管道的管系列s值往分別的）：pn1.25mpa（即：內襯塑料管為s5級）、pn1.6mpa（即：內襯塑料管為s4級）戰pn2.0mpa（即：內襯塑料管為s3.2級），只能包管正在20℃、1.25mpa、1.6mpa戰2.0mpa條件下輸送冷水50年運用壽命，實質上便是內管的承壓包管條件，由此能夠推算導出非標鋁合金襯塑復合管道系統：正在70℃條件下的一樣平常工作壓力：≤0.81mpa（按內管取較大值s3.2級盤算）；正在90℃條件下的一樣平常工作壓力：≤0.56mpa（按內管取較大值s3.2級盤算）。
